基本信息

項目名稱：蘇州新港B31商貿中心電力監控與電能管理系統的設計與應用

項目地點：蘇州

實施時間：2011年2月

項目簡介

蘇州新港B30商貿中心，位于獅山蘇州樂園的南側。規劃以地鐵一號線為紐帶，通過站點的結合設計，將項目地塊與蘇州樂園的獅山廣場、綠寶廣場等商圈形成一個沿著長江路兩側的綜合商業功能帶，逐步形成蘇州新區的城市動力核心區。

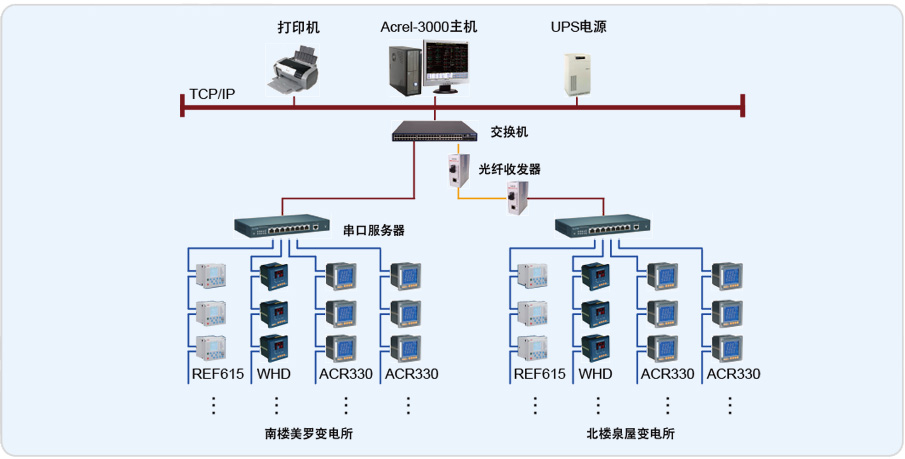

該系統總計有352只儀表（其中包括330只ACR網絡多功能電力儀表，12只ABB綜合保護裝置，10只變壓器溫控儀），分20條總線，其中北樓泉屋變電所8條總線，南樓美羅變電所12條總線，兩變電所之間距離較遠，采用光纖組網連接，再通過網線拉至南樓美羅變電所值班室連接到監控主機實現總線上儀表與監控主機的數據連通。

系統實現的功能

系統由數據采集裝置采集現場有關數據，包括模擬量，開關量，測量量，外部輸入信號等數據傳至監控系統作實時處理。實時更新數據庫及顯示畫面，并在屏幕上采用模擬圖方式顯示現場設備運行狀況，顯示實時和歷史事件，為系統實現其他功能提供所需的運行信息，并采用打印或報表等方式輸出。

監控系統能完成對低壓配電系統模擬量運行狀態的監視，有效的反映各模擬量（三相電壓、三相電流、有功功率、無功功率、視在功率；系統的有功電度、無功電度；系統頻率；系統功率因數等）。

系統對高壓配電系統內的所有開關、斷路器位置和故障信號進行有效，安全，可靠，直觀的監視。
