基本信息

項目名稱：黃浦區174街坊電氣火災監控系統

項目地點：上海市黃浦區

實施時間：2015年

項目簡介

黃浦區174街坊位于黃浦區東部的外灘源地區，基地東起圓明園路，西至虎丘路，北抵南蘇州路，南至北京東路，占地約1.68公頃。根據《上海市中心城歷史文化風貌區范圍劃示》，該地塊為上海市外灘歷史文化風貌保護區的核心地塊。

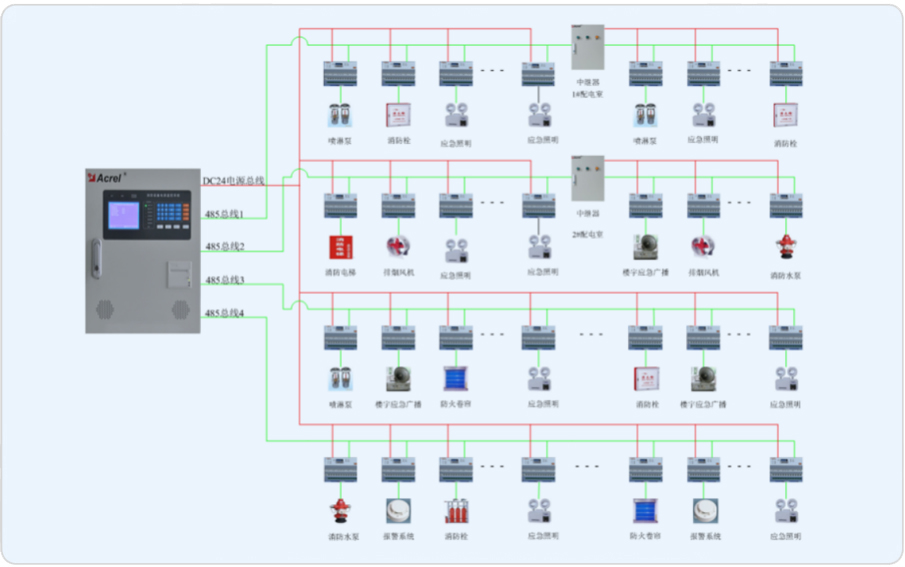

本期工程的監控范圍主要為真光廣學大樓及新建一號樓，新建一號樓47個漏電流監控裝置分布在B1~8F中，真光大樓33個漏電流監控裝置分布在B1F~9F中，現為本項目設計一套Acrel-6000電氣火災監控系統，監控裝置通過集線器及光纖至電氣火災監控裝置，并由此來實時監測商業樓內重要回路的漏電流，以確保商業區配電系統的電氣安全。

系統實現的功能

1. 實時顯示被監控回路的剩余電流值，以及被監控回路的名稱，位置備注等；

2. 實時報警，監控回路越限時，系統通過聲光的形式進行報警，并顯示相關回路信息；

3. 設備故障報警，設備本身欠壓，與探測器之間連接斷路，短路，欠壓等進行報警；

4. 配置常開無源觸點，便于與火災報警系統進行消防聯動；

5. 設置操作權限，實現分級管理。
