基本信息

項目名稱：東莞虎門港電力監控系統的設計與應用

項目地點：廣東 東莞

實施時間：2011年5月

項目簡介

莞虎門碼頭7#、8#泊新建工程總投資6.61億元，占地面積約726.53 畝，岸線長度578米，建設2個3萬噸級多用途泊位（水工結構按5萬噸級設計），設計年吞吐量為件雜貨120萬噸及集裝箱10萬TEU，是廣東省標志性工程。

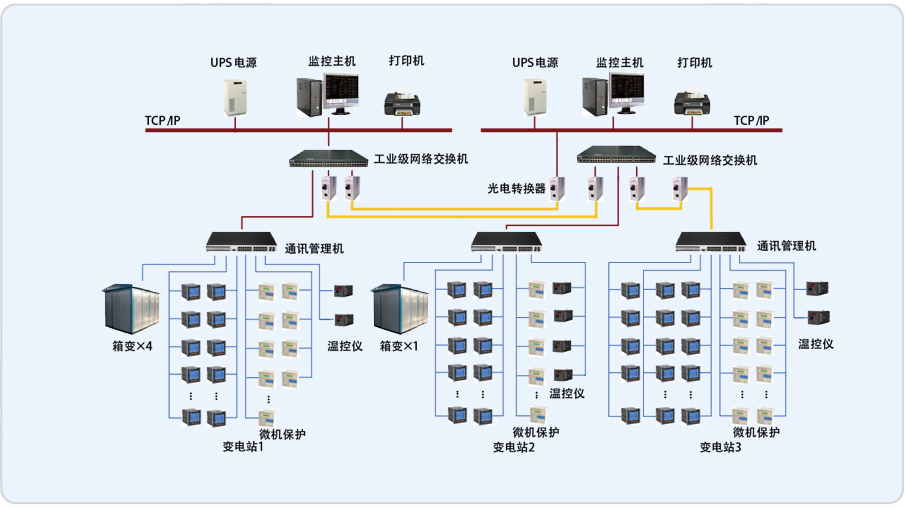

整個碼頭的配電系統共分3個配電區域，分別為1#高低壓變配電所、2#高低壓變配電所、3#高低壓變配電所。另外整個配電系統還設計了5個箱變對電動輪胎吊車及空調進行供電。各個變電所及箱變分散的分布于整個碼頭,整個配電系統共計450多個低壓饋出回路；20多個中壓饋出回路，所有回路均安裝網絡多功能電力儀表PZ80-E4/KC；10KV進出線及母聯柜安裝微機綜合保護裝置，對整個配電系統的運行進行監測及保護。

系統實現的功能

1.一次主接線圖界面顯示；

2.事件記錄，系統運行異常監測；

3.故障報警及操作記錄；電能報表查詢與打印；

4.系統負荷查詢、用戶權限管理等主要功能；

5.遙測信息報表查詢，高桿燈遠程控制，斷路器分合閘狀態指示等。
