基本信息

項目名稱：成都東客站電力監控系統的設計與應用

項目地點：成都

實施時間：2010年12月

項目簡介

成都東客站位于成都成華開發區，三環路成渝立交處；該項目是成都2010年重點建設工程，是西南地區標志性建筑之一。在該項目中，我公司主要負責完成對成都東站電能管理系統的設計、設備安裝及系統運行調試等相關工作。本監控系統范圍：安裝于東客站上下5層(包含夾層)所有動力柜上的智能儀表（PZ80L-E4/K）。

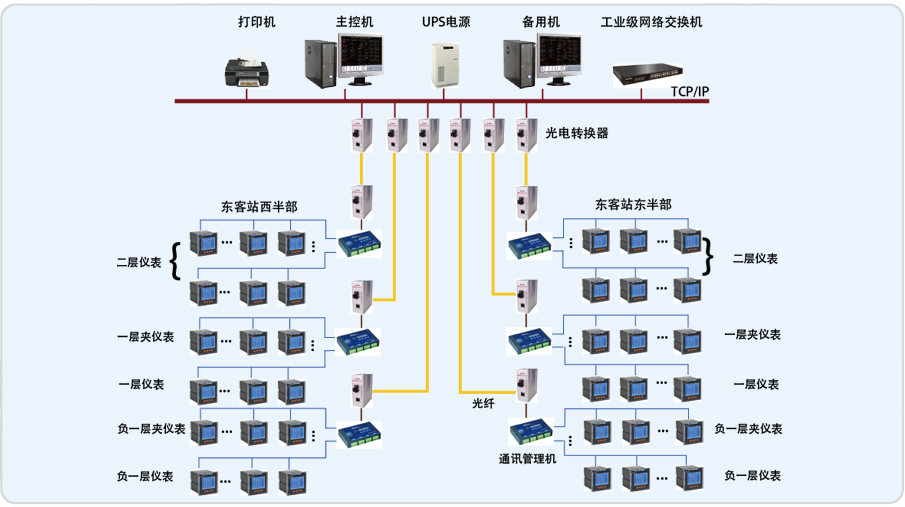

成都東客站電能管理系統采用雙機服務，位于東客站一層西南角值班中心，同時該系統配有6臺管理機，根據現場儀表的分布范圍，合理的分配6臺管理機的管理范圍；為保障數據傳輸的實時性和穩定性，均采用光纖進行數據上傳。在值班室對管理機上傳的數據進行多樣式表現方式，畫面比較形象直觀；系統同時具備向BA系統轉發數據的功能。

該系統的順利完成為車站管理人員節省了大量的抄表時間，提高了工作效率，節約了人力成本。

系統實現的功能

1.實時監測顯示電壓、電流、功率、功率因數及頻率等電參量信息；

2.實現了所有回路電流信息實時的畫面顯示，繪制趨勢曲線；

3.實現了動力柜分合閘記錄；

4.實現了報警遠程監控，事件記錄；

5.能耗分析及各種電能報表，日報、月報、年報可根據需要對某一類型的報表進行查詢、打印，便于分析計量；

6.具有口令修改操作，防止誤操作；

7.具有數據上傳功能，為車站信息中心提供重要數據；

8.支持各種演示硬件及軟件的介入，為后續擴展做好充分預留。
