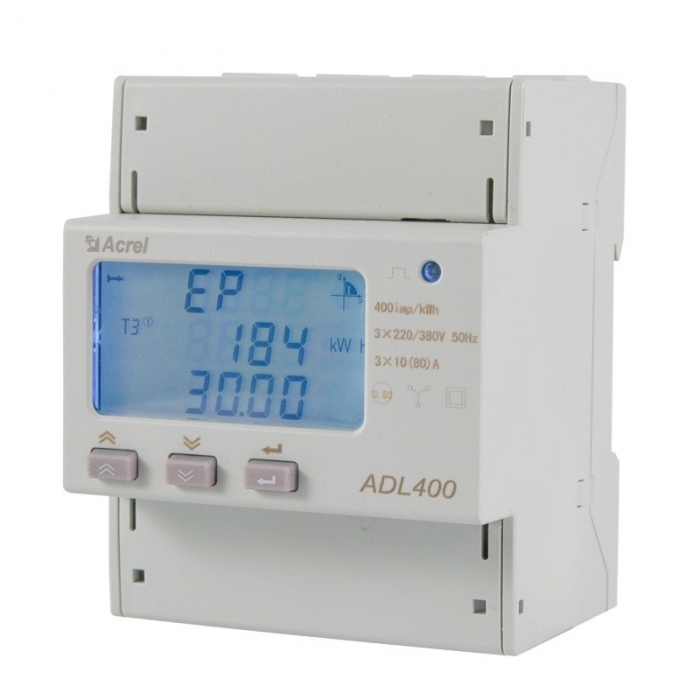

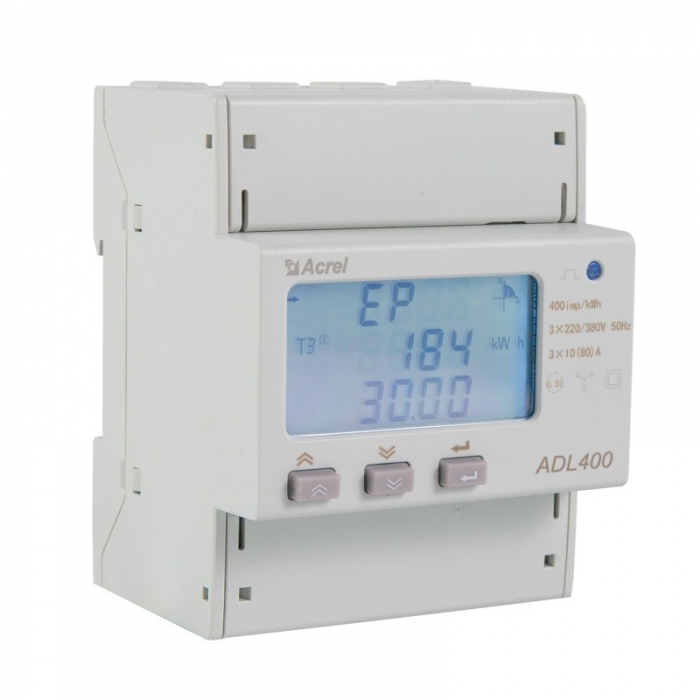

4P模數低壓導軌式電能表485通訊復費率三相適用于交流充電樁,可以測量三相交流電壓、電流、功率等參數，提供準確的計量功能,具備RS485通信接口,實現數據的遠程傳輸。
立即咨詢簡介
4P模數低壓導軌式電能表485通訊復費率三相適用于交流充電樁,可以測量三相交流電壓、電流、功率等參數，提供準確的計量功能,具備RS485通信接口,實現數據的遠程傳輸。
集成常見電 力參數測量及電能計量及考核管理，提供上 48 月的各類電能數據統計。具有 2~31 次分次諧 波與總諧波含量檢測。帶有 RS485 通信接口，可選用 MODBUS-RTU 或 DL/T645 協議。該 電力儀表可廣泛應用于各種控制系統，SCADA 系統和能源管理系統中。
4P模數低壓導軌式電能表485通訊復費率三相是主要針對電力系統，工礦企業，公用設施的電能統計、 管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。安科瑞安躍強
功能特點
電能計量：有功電能計量（正、反向）；無功電能計量（正、反向）；A、B、C 分相正向有功電能
電量測量：三相電壓、電流、功率因數、頻率、有功功 率、無功功率、視在功率
諧波測量：2~31 次諧波電壓電流
LCD 顯示：12 位段式 LCD 顯示、背光顯示
按鍵編程：3 按鍵可編程通信、變比等參數
脈沖輸出：有功脈沖輸出
復費率：支持 4 個時區、2 個時段表、 14 個日時段、4 個費率,極值需量及發生時間，上 48 月、上 90 日歷史凍結數據
日期、時間（選配功能）
通訊功能：RS485 接口， 同時支持 Modbus、DL/T645
儀表 RS485 通信接口支持 MODBUS-RTU 通信協議，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps 和 19200 bps 之間設置，校驗位為無校驗。 儀表的 RS485 通信口要求使用屏蔽雙絞線連接，布線時要考慮整個網絡的布局：如通 信線纜的長度、走向、上位機的位置、網絡末端的匹配電阻、通信轉換器、網絡可擴展性、 網絡覆蓋范圍、環境的電磁干擾情況等因素，都要綜合考慮。
注：
1、 在布線工程上要嚴格按要求施工；
2、 對于暫時不需要通信的儀表都要將他們連接到 RS-485 網絡上，以便于診斷和測試；
3、 進行 RS-485 電纜連接時，盡量使用雙色雙絞線，所有的 485 通信口“A”端接同 一種顏色，“B”端接另一種顏色。
4、 RS-485 總線(從上位機通信口開始到任一被連接的儀表終端通信口)長不超過 1200 米。
儀表支持 MODBUS-RTU 協議，DL/T645-2007 規約，DL/T645-1997 規約，DL/T698.45-2017 協議
