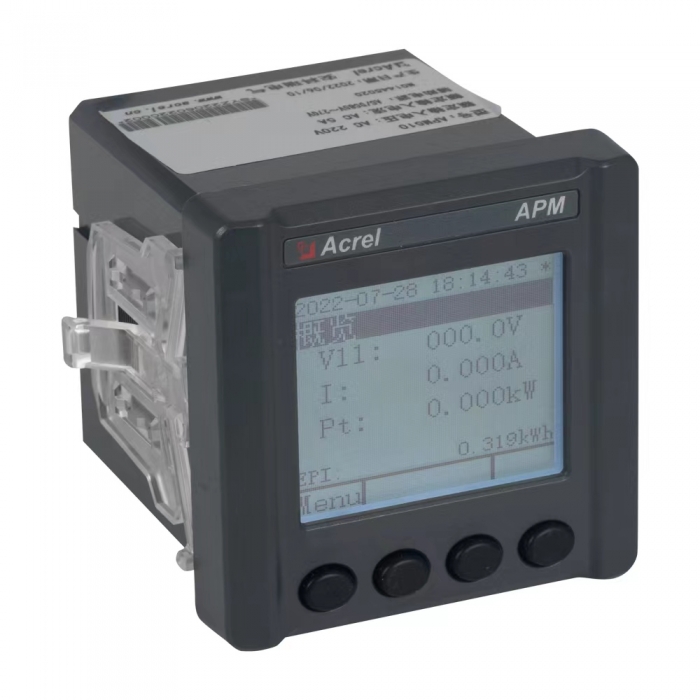

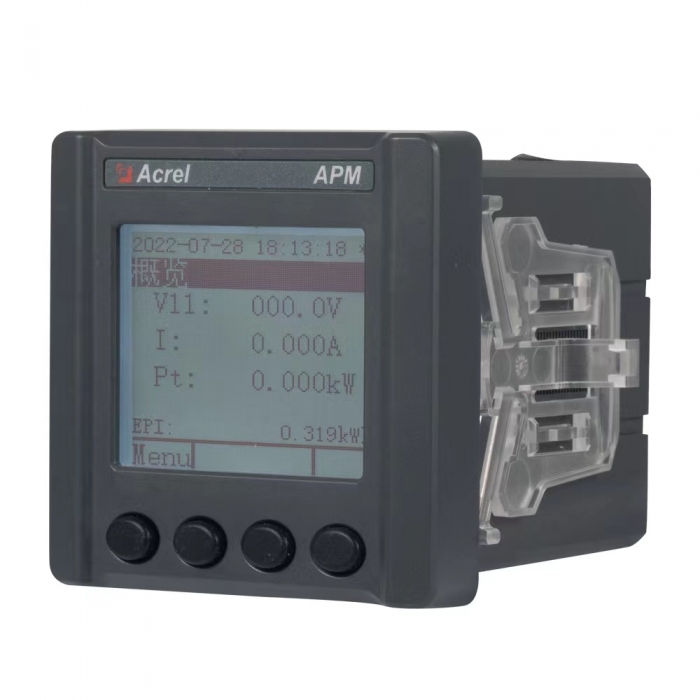

APM5 系列多功能電表以太網口TCP協議電流電壓監測（以下簡稱儀表）按 IEC 國際標準設計，具有全電量測量、電能統計、電能質量分析（包括諧波、間諧波、閃變）、故障錄波功能(包括電壓暫升暫降中斷、沖擊電流等記錄)、事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的 DI/DO 模塊、AO 模塊、無線通訊模塊、漏電測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。
多功能儀表采用嵌入式安裝。實時檢測和顯示三相電壓、三相電流、有功功率、頻率、電度等多項電能參數，有就地顯示功能，并可通過所帶的 RS485 接口，在需要的時候可將所檢測的數據上傳到上位機監控中心。具有 RS-485 接口及 MODBUS 通信協議。
測量參數：全電量測量，四象限電能、分相電能、視在電能、復費率電能
脈沖輸出：總有功、總無功電能脈沖輸出（72 僅有功電能脈沖）
需量：三相電流、有功功率、無功功率、視在功率實時需量及極值需量(包含時間戳)
極值統計：電流、線電壓、相電壓、有功功率、無功功率等電參量本月極值和上月極值(包含時間戳)
電能質量：電流、線電壓、相電壓不平衡度，電壓相間角度、電流相間角度，電壓電流總(奇、偶)諧波含量，電壓電流分次諧波(2-63 次)含量，間諧波（選配 S 時附帶），閃變（選配 S 時附帶），電壓波峰系數，電話波形因子，電流 K 系數，矢量圖電壓、電流實時波形，基波電壓、基波電流
故障錄波：電壓暫升暫降中斷、沖擊電流等記錄（選配 S 時附帶）
事件記錄：DIDO 記錄，可記錄*近 128 條 DIDO 記錄
報警記錄：可記錄*近 128 條報警記錄
通訊：Modbus - RTU 協議、DL/T 645-2007 規約，以太網通訊/MODBUS-TCP

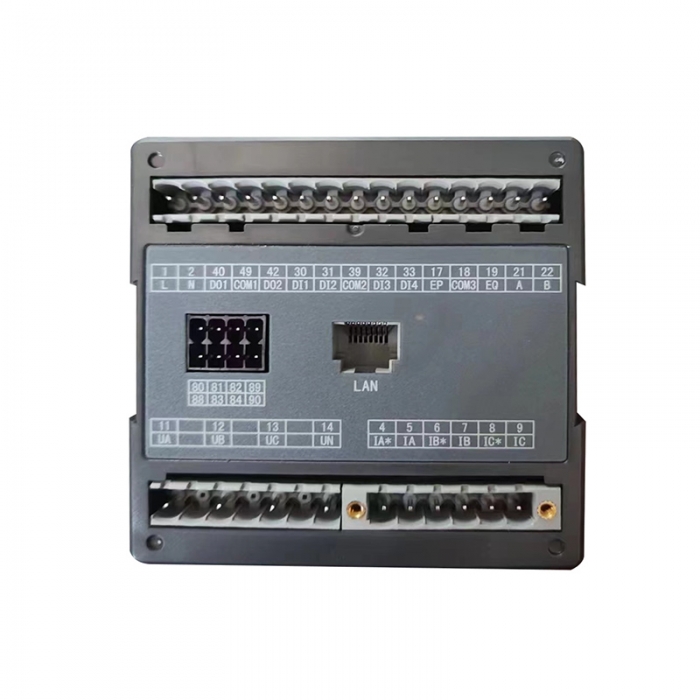

開關量：72 外形：2 路開關量輸入+2 路開關量輸出；96 外形：4 路開關量輸入+2 路開關量輸出
儀表及盤面開孔尺寸(單位：mm)
多功能電表以太網口TCP協議電流電壓監測安裝方法
1）在固定配電柜開孔；
2）取出儀表，取出卡扣；
3）儀表由前裝入安裝孔，如圖所示；
4）插入儀表卡扣，將儀表固定，如圖所示。
建筑能耗監測系統的監控范圍是針對于建筑樓層的電表、電箱、水表，現場儀表中的數據進行數據采集和分析處理，只有通過分析后，進行整體的數據調整，有效的幫助建筑中的數據能源利用率提高，從而達到較為顯著的節能效果。
整體架構組成:網絡通訊層、現場設備層、站控管理層，可以通過儀表、水表通過RS485等經過網關到系統主機完成儀表的數據采集和管理。
